FUJİ İNVERTERLER VE TEKNİK BİLGİLER:
FVR-Micro
"Yeni Nesil kompakt AC Sürücü"
FVR Micro; kompakt sürücü sınıfında FUJI tarafından pazara sunulmuş, rekabetçi ve özellikle yazılım özellikleri ile birçok farklı uygulamada kullanılabilen bir sürücüdür.Dahili RS-485 haberleşme, kayma kompanzasyon fonksiyonu, %150 aşırı yüklenebilme (1 dakika süre ile) ve yan yana montaj kolaylığı öne çıkan diğer özellikleridir.
- %150 Başlangıç Torku (5 Hz de)
- Dahili potansiyometre ve kontrol paneli
| Güç aralığı | 1 Faz 0,2~2,2 kW / 3 Faz 0,4~4 kW |
| Giriş gerilim aralığı | 1 Faz 200-240 V +-%10 / 3 Faz 380-460 V +-%10 |
| Kontrol modu | V/f kontrol, Kayma kompanzasyon kontrol fonksiyonu ile |
| Frekans | 50/60 Hz +-%5 |
| Yüklenebilirlik | 1 dakika için %150 |
| Çalışma Ortam Sıcaklığı | -10 ~ +50C |
| Anahtarlama Frekans Aralığı | 0,75 ~15 kHz |
| Maksimum Çıkış Frekansı | 400 Hz |
| Kalkış Momenti | %150 ( 5Hz Çalışmada otomatik moment yükseltme ve kayma kompanzasyonu ile) |
| Analog Giriş/Çıkış | 1 adet Anolog Giriş ( 0-10 VDC, 4-20 mA programlanabilir) 1 adet Analog Output |
| Genel Özellikler | Kayma kompanzasyonu, çoklu sabit hız (8 adet tanımlanabilir) , son 6 alarm kayıt |
| Koruma Sınıfı (IEC 60529) | IP20 |
| ÜRÜN KODU | GÜÇ(kW) | AKIM(A) | BOYUTLAR(mm) (GenişlikXYükseklikX Derinlik) |
| FVR0.2S1S-7E | 0.2 | 1.6 | 72x180x148 |
| FVR0.4S1S-7E | 0.4 | 2.5 | 72x180x148 |
| FVR0.75S1S-7E | 0.75 | 4.2 | 72x180x148 |
| FVR1.5S1S-7E | 1.5 | 7.5 | 100x180x148mm |
| FVR2.2S1S-7E | 2.2 | 11.0 | 100x180x148mm |
3 FAZ AC 380- 400 V
| ÜRÜN KODU | GÜÇ(kW) | AKIM(A) | BOYUTLAR(mm) (GenişlikXYükseklikX Derinlik) |
| FVR0.4S1S-4E | 0.4 | 1.5 | 72x180x148 |
| FVR0.75S1S-4E | 0.75 | 2.5 | 72x180x148 |
| FVR1.5S1S-4E | 1.5 | 4.2 | 72x180x148 |
| FVR2.2S1S-4E | 2.2 | 5.5 | 100x180x148 |
| FVR3.7S1S-4E | 3.7 | 8.2 | 100x180x148 |
UYGULAMA ALANLARI:
- İplik büküm makinaları
- Gıda paketleme makinaları
- Konveyör hatları
- Fan ve pompa uygulamaları
- Basit tip genel kullanım maksatlı uygulamalar vb…
**********SİPARİŞ VE İSKONTOLAR İÇİN ARAYINIZ*************
CEP :0545-856 30 57
FRENIC-MİNİ
FRENIC-Mini
- Basitleştirilmiş tork vektör kontrol yazılım algoritması ile yüksek performans
- 50 C ortam sıcaklığında akım kaybı olmaksızın çalışma
- Yüksek başlangıç torku (%150 5 Hz de)
- Fan ve pompalarda basınç ve akışı kontrol edebilmek için dahili PID kontrol
- Basitleştirilmiş Tork Vektör Kontrol
- Dahili potansiyometre ve kontrol paneli
- Kolay programlama
- Dahili fren kıyıcı
- Yan yana montaj imkanı
- Vernikli Kartlar
Opsiyon Kartlar
- RS-485 communication interface (OPC-C1-RS)
Aynı segmentteki ürünlere göre en kapsamlı ve ideal fonksiyonlara sahip, kompakt yapıda yüksek performans.
• 1 Faz / 3 Faz
• Motor kapasitesi 0.1 - 4 kW
• Aşırı yüklenebilirlik : %150 1dk-%200 0.5sn
• Derating yapmadan;
* 50 C de çalışma
* Yüksek tetikleme frekansı
• Taşıma uygulamaları için optimum performans
• Otomasyon sistemleri için optimize
edilmiş uygun I/O donanımı ve kapsamlı
güvenlik fonksiyonları.
• Vernikli elektronik kartlar.
• Avrupa'daki zararlı madde kullanımı ile ilgili
standartlara uyumlu (RoHS direktifleri 2002/95/EC)
• EMC Filtre ile azaltılmış manyetik emisyon
IEC61800-3, 2. çevre, kategori 3
Güç aralığı1 Faz 0,1~2,2 kW / 3 Faz 0,4~4 kW Giriş gerilim aralığı1 Faz 200-240 V +-%10 / 3 Faz 380-480 V +%10 -%15Kontrol moduBasitleştirilmiş Tork Vektör KontrolFrekans50/60 Hz +-%5Yüklenebilirlik1 dakika için %150, 0,5 sn. için %200 Çalışma Ortam Sıcaklığı -10 ~ +50C (derating olmaksızın)Anahtarlama Frekans Aralığı0,75 ~15 kHzMaksimum Çıkış Frekansı400 HzKalkış Momenti%150 ( 5 Hz de otomatik tork arttırma)Analog Giriş/Çıkış2 Analog Giriş ( 0-10 VDC, 4-20 mA)
1 Analog ÇıkışGenel ÖzelliklerYüksek Başlangıç torku, Otomatik tork arttırma, PID Energy Saving Function, Cooling Fan controlKoruma Sınıfı (IEC 60529)IP20
1 FAZ AC 200-220 V
| ÜRÜN KODU | GÜÇ(kW) | AKIM(A) | BOYUTLAR(mm) (GenişlikXYükseklikXDerinlik) |
| FRN0.2C1S-7E | 0.2 | 1.5 | 80x120x80 |
| FRN0.4C1S-7E | 0.4 | 3.0 | 80x120x95 |
| FRN0.75C1S-7E | 0.75 | 5.0 | 80x120x140 |
| FRN1.5C1S-7E | 1.5 | 8.0 | 110x130x149 |
| FRN2.2C1S-7E | 2.2 | 11.0 | 140x180x139 |
3 FAZ AC 380- 400 V
| ÜRÜN KODU | GÜÇ(kW) | AKIM(A) | BOYUTLAR(mm) |
| FRN0.4C1S-4E | 0.4 | 1.5 | 110x130x115 |
| FRN0.75C1S-4E | 0.75 | 2.5 | 110x130x139 |
| FRN1.5C1S-4E | 1.5 | 3.7 | 110x130x139 |
| FRN2.2C1S-4E | 2.2 | 5.5 | 110x130x139 |
| FRN4.0C1S-4E | 4.0 | 9.0 | 140x180x139 |
UYGULAMA ALANLARI:
- Fan
- Pompa
- Konveyör
- Ayırıcılar(seperatörler)
- Karıştırıcılar
- Vinç Yürütme Uygulamaları
1 FAZ AC 200-220 V
FRN0.1C1S-7E 0,1 KW 0.8 AMPER
OPSİYON KARTLARI
CPAD-C1A COPY UNIT
OPC-C1-RS RS 485
EMC FİLTRELER
FS8082-10-07 1 AC 200V 0.1-0.75 KW
FS20159-17-07 1 AC 200V 1.5 KW
FS20159-25-07 1 AC 200V 2.2 KW
FS20229-3,5-07 3 AC 400V 0.4-O.75 KW
FS20229-9-07 3 AC 400V 1.5-2.2 KW
FS20229-13-07 3 AC 400V 4.0 KW
**********SİPARİŞ VE İSKONTOLAR İÇİN ARAYINIZ*************
TEL :
CEP :0545-856 30 57
FRENIC-MULTİ
FRENIC-Multi
- Dahili fren kıyıcı
- Fren kontrol fonksiyonu
- Standart RS485 Haberleşme
- Standart çıkarılabilir kontol paneli
- Gelişmiş LCD/LED kontrol paneli (Menü açıklaması ve 3 komple fonksiyon grubu kopyalama özelliği ile)
- Kolay bağlantı için çıkarılabilir kontrol kabloları bağlantı klemensi
Opsiyon Kartlar
Haberleşme Opsiyonları
- DeviceNet haberleşme kartı (OPC-E1-DEV)
- Profibus-DP haberleşme kartı (OPC-E1-PDP)
- CC-Link haberleşme kartı (OPC-E1-CCL)
Diğer Opsiyonlar
- İlave dijital giriş/çıkış kartı (OPC-DIO)
- PG (encoder) kartı 12~15V HTL (OPC-E1-PG3)
- PG (encoder) kartı 5V TTL (not line driver) (OPC-E1-PG)
- RS-485 opsiyon kartı 2 RJ45 konnektörü ile birlikte branch bağlantı için (OPC-E1-RS)
- PG (encoder)kartı 5V TTL (line driver değil) senkron çalışma için (OPC-E1-SY)
• Çevre Dostu
• Temel Bağlantı Şeması (Harici girişler ile çalışma)
• Performans ve Kontrolde En Üst Standart
• Kayma Kompanzasyon Kontrolü
• Taşıma Uygulamalarında Optimum Performans
• Kolay ve Tam Bakım
• Kolay Kullanım, Kolay Kablolama
• Gelişmiş Fonksiyonlara sahip bir Hız Kontrol Cihazı
• Geniş Haberleşme Seçenekleri
• Uluslararası Standartlara Uyumluluk
Güç aralığı1 Faz 0,1~2,2 kW / 3 Faz 0,4~15 kW Giriş gerilim aralığı1 Faz 200-240 V +-%10 / 3 Faz 380-480 V +%10 -%15Kontrol moduV/f Kontrol, Dinamik Tork Vektör kontrol, V/f Kontrol PG Kart ileFrekans50/60 Hz +-%5Yüklenebilirlik1 dakika için %150, 0,5 sn. için %200 Çalışma Ortam Sıcaklığı -10 ~ +50C (derating olmaksızın)Anahtarlama Frekans Aralığı0,75 ~15 kHzMaksimum Çıkış Frekansı400 HzKalkış Momenti200% ve üzeri (Referans frekansı: 0.5 Hz de kayma kompanzasyonu ve otomatik tork arttırımı ile)Analog Giriş/Çıkış2 Analog Giriş ( 0-10 VDC, 0-10 VDC / 4-20 mA programlanabilir)
1 Analog ÇıkışGenel ÖzelliklerPID, Otomatik tork arttırma, Fren kontrol fonksiyonu, Droop Kontrol, Tork limitKoruma Sınıfı (IEC 60529)IP20
1 FAZ AC 200-220 V
| ÜRÜN KODU | GÜÇ(kW) | AKIM(A) | BOYUTLAR(mm) (GenişlikXYükseklikX Derinlik) |
| FRN0.2E1S-7E | 0.2 | 1.5 | 80x120x92 |
| FRN0.4E1S-7E | 0.4 | 3.0 | 80x120x107 |
| FRN0.75E1S-7E | 0.75 | 5.0 | 80x120x152 |
| FRN1.5E1S-7E | 1.5 | 8.0 | 110x130x160 |
| FRN2.2E1S-7E | 2.2 | 11.0 | 140x180x151 |
3 FAZ AC 380- 400 V
| ÜRÜN KODU | GÜÇ(kW) | AKIM(A) | BOYUTLAR(mm) (GenişlikXYükseklikX Derinlik) |
| FRN0.4E1S-4E | 0.4 | 1.5 | 110x130x126 |
| FRN0.75E1S-4E | 0.75 | 2.5 | 110x130x150 |
| FRN1.5E1S-4E | 1.5 | 3.7 | 110x130x150 |
| FRN2.2E1S-4E | 2.2 | 5.5 | 110x130x150 |
| FRN4.0E1S-4E | 4.0 | 9.0 | 140x180x151 |
| FRN5.5E1S-4E | 5.5 | 13.0 | 180x220x158 |
| FRN7.5E1S-4E | 7.5 | 18.0 | 180x220x158 |
| FRN11E1S-4E | 11.0 | 24.0 | 220x260x195 |
| FRN15E1S-4E | 15.0 | 30.0 | 220x260x195 |
UYGULAMA ALANLARI:
- Vinç yürütme ve kaldırma motorları
- OEM sektöründe Yüksek kalkış torku ihtiyacı olan uygulamalar vb..
OPERATÖR PANELLERİ
TP-M1 LED PANEL(STANDART)
TP-G1-J1 LCD PANEL (GELİŞMİŞ)
OPSİYON KARTLARI
OPC-E1-RS RS 485
OPC-E1-DEV DEVİCE-NET
OPC-E1-PG ENCODER
OPC-E1-CCL CCL LİNK
OPC-E1-PDP PROFİBUS
OPC-E1-DIO I/O KARTI
EMC FİLTRELER
FS21558-10-07 1 AC 200V 0.1-0.75 KW
FS21558-17-07 1 AC 200V 1.5 KW
FS21558-25-07 1 AC 200V 2.2 KW
FS21559-9-07 3 AC 400V 0.4-2.2 KW
FS21559-13-07 3 AC 400V 4.0 KW
FS21559-24-07 3 AC 400V 5.5-7.5 KW
FS21559-44-07 3 AC 400V 11-15 KW
**********SİPARİŞ VE İSKONTOLAR İÇİN ARAYINIZ*************
TEL :
TELFAX:0212-6260151
CEP :0545-856 30 57---
FRENIC-EKO
FRENIC-Eco
- Çoklu Pompa Kontrolü:
Çoklu pompa kontrol özelliğinde 2 alternatif vardır;- Mono Pompa Kontrolü:
Bu kontrol şeklinde, pompa sistemi tek bir motor hız kontrol cihazı tarafından kontrol edilir. 6 motora kadar kontrol yapılabilir. - Çoklu Pompa Kontrolü: Bu kontrol şeklinde, her bir motora hız kontrol cihazı üzerinden yol verilir ve böylece her motora yumuşak yol verme imkanı sağlanmış olur. 4 Pompaya kadar kontrol imkanı verir.
- Mono Pompa Kontrolü:
- Standart RS485 haberleşme
- Standart LED kontrol paneli (TP-E1)
- Standart LCD kontrol paneli (TP-G1)- Bilgileri yazı şeklinde gösteren
- Şebeke/Sürücü Geçiş Fonksiyonu
- PID kontrol
- Motor Düşük Yük Alarmı
- Analog Frekans Sinyali Hata Tespiti
- Otomatik enerji tasarruf fonksiyonu
- Yan yana montaj imkanı
- Opsiyon Kartlar
Haberleşme opsiyonları
- DeviceNet haberleşme kartı (OPC-F1-DEV)
- ProfiBus haberleşme kartı (OPC-F1-PDP)
- LonWorks haberleşme kartı (OPC-F1-LNW)
- CC-Link haberleşme kartı(OPC-F1-CCL)
- BACnet haberleşme kartı (OPC-F1-BAC)
Diğer Opsiyonlar
- Röle Çıkış kartı (OPC-E1-RY)
- RS485 opsiyon kartı (OPC-E1-RS)
• 0.75 - 560 kW
• 3 faz 400V
• Geliştirilmiş enerji Tasarrufu Fonksiyonu
• Fan & Pompa gibi Değişken Moment Yükler için Özel Tasarım
• Otomatik Enerji Tasarrufu Fonksiyonu
• Soğutma Fanı on/of Fonksiyonu
• Analog Değerleri Görüntüleme
• Hızlı Devreye Alma Menüsü
• Uzağa Taşınabilen Operatör Paneli.
• DC Bara Kondansatörlerinin kalan Ömrü Hesabı
• Uzun Ömürlü Fan
• Toplam Çalışma Süresi Kayıt Edilebilir ve Görüntülenebilir
• Elektronik Komponentlerin Ömrü Azaldığında Transistör Çıkışından Sinyal Alma İmkanı
• Topraklama hatalarına karşı koruma
• Direk PTC Bağlama İmkanı
• Sorunsuz Hız Kontrol Cihazı-Şebeke geçişi (by-pass)
• Temel Hız kontrolü
• Genişletilmiş PID Kontrol Fonksiyonları
• Set Referans Sinyali Hatası.
•Motor Düşük Yük Alarmı
• Hız Kontrol Cihazı Kontrol Modu
• Dönen Yükü Yakalama Özelliği
• Çoklu pompaları kontrol etmek için iki alternatif
vardır.
| Güç aralığı | 3 Faz 0,75~560 kW |
| Giriş gerilim aralığı | 3 Faz 380-480 V +%10 -%15 |
| Kontrol modu | V/f kontrol |
| Frekans | 50/60 Hz +-%5 |
| Yüklenebilirlik | 1 dakika için %120 |
| Çalışma Ortam Sıcaklığı | -10 ~ +50C (derating olmaksızın) |
| Anahtarlama Frekans Aralığı | 0,75 ~15 kHz (22 kW'a kadar) 0,75 ~10 kHz (30~75 kW arası) 0,75 ~6 kHz (90 kW ve üzeri) |
| Maksimum Çıkış Frekansı | 120 Hz |
| Kalkış Momenti | %50 ve üzeri |
| Analog Giriş/Çıkış | 2 Analog Giriş ( 0-10 VDC , 4-20mA ) 1 Analog Çıkış |
| Genel Özellikler | 2 Alternatifli Çoklu Pompa/ Fan kontrolü , PID , Enerji Tasarruf Fonksiyonu , Motor yoğuşma önleme özelliği |
| Koruma Sınıfı (IEC 60529) | IP20 |
FRENIC-ECO SERİSİ İNVERTER
3 FAZ AC 380-400V
FRNO.75F1S-4E 0.75 KW 2.5 AMPER
FRN1.5F1S-4E 1.5 KW 3.7 AMPER
FRN2.2F1S-4E 2.2KW 5.5 AMPER
FRN4.0F1S-4E 3.7 KW 9.0 AMPER
FRN5.5F1S-4E 5.5 KW 12.5 AMPER
FRN7.5F1S-4E 7.5 KW 16.5 AMPER
FRN11F1S-4E 11 KW 23 AMPER
FRN15F1S-4E 15 KW 30 AMPER
FRN18.5F1S-4E 18.5 KW 37 AMPER
FRN22F1S-4E 22 KW 44 AMPER
FRN30F1S-4E 30 KW 59 AMPER
FRN37F1S-4E 37 KW 72 AMPER
FRN45F1S-4E 45 KW 85 AMPER
FRN55F1S-4E 55 KW 105 AMPER
FRN75F1S-4E 75 KW 139 AMPER
FRN90F1S-4E 90 KW 168 AMPER
FRN110F1S-4E 110 KW 203 AMPER
FRN132F1S-4E 132 KW 240 AMPER
FRN160F1S-4E 160 KW 290 AMPER
FRN200F1S-4E 200 KW 360 AMPER
FRN220F1S-4E 220 KW 415 AMPER
FRN280F1S-4E 280 KW 520 AMPER
OPERATÖR PANELLERİ
TP-E1 LED PANEL (STANDART)
TP-G1-J1 LCD PANEL (GELİŞMİŞ)
OPSİYON KARTLARI
OPC-F1-RY RÖLE KARTI
OPC-F1-RS RS485
OPC-F1-DEV DEVİCE-NET
OPC-F1-LNW LONWORKS
EMC FİLTRELER
FS5536-12-07 0.75-4 KW
FS21312-18-07 5.5 KW
FS5536-35-07 7.5-11 KW
FS21312-44-07 15 KW
FS5536-50-07 18.5 KW
FS21312-78-07 22-30 KW
DCR ŞOK BOBİNLERİ
DCRE4-0.75 0.75 KW
DCRE4-1.5 1.5 KW
DCRE4-2.2 2.2 KW
DCRE4-4 4 KW
DCRE4-5.5 5.5 KW
DCRE4-7.5 7.5 KW
DCRE4-11 11 KW
DCRE4-15 15 KW
DCRE4-18.5 18.5 KW
DCRE4-22A 22 KW
DCRE4-30B 30 KW
DCRE4-37B 37 KW
DCRE4-45B 45 KW
DCRE4-55B 55 KW
**********SİPARİŞ VE İSKONTOLAR İÇİN ARAYINIZ*************
TEL
TELFAX:0212-6260151
CEP :0545-856 30 57---
FRENIC-HVAC
- İnce Kasa tipi
- IP21 & IP55 olarak, aynı güçteki FRENIC-HVAC hız kontrol cihazlarının boyutları aynıdır.
- 90 kW ve aşağısında dahili DCR Reaktör ve EMC filtre / Tüm güç aralığında dahili EMC Filtre.
- Standart Modbus RTU, BACnet MS/TP, Metasys N2 haberleşme
- Fan ve kompresör uygulamaları için geliştirilmiş özel makrolar.
- 14 adımlı Sanal Bloklar ile (mini PLC),dijital ve analog sinyallerin kontrol edilmesi.
- Gerçek zaman saati (RTC)
- Standart 4 PID kontrol
- Birim dönüştürme fonksiyonu (kPa, bar, l/min, etc.)
- Yangın modu (zorunlu çalışma)
- Dönen motoru yakalama
- Şifre fonksiyonu
- 19 dil seçeneği+kullanıcı tarafından özelleştirilebilir dil seçeneğine sahip Geniş LCD ekran
- Pil(OPK-BP)
Opsiyon Kartlar
Haberleşme opsiyonları:
- CC-Link haberleşme kartı (OPC-CCL)
- DeviceNet haberleşme kartı (OPC-DEV)
- PROFIBUS DP haberleşme kartı (OPC-PDP2)
- CANopen haberleşme kartı (OPC-COP)
- LonWorks haberleşme kartı (OPC-LNW)
- Ethernet haberleşme kartı (OPC-ETH)
Diğer opsiyonlar:
- Röle Çıkış kartı (OPC-RY)
- Analog giriş kartı (OPC-AIO)
- Analog akım çıkış kartı (OPC-AO)
- Pt100 sıcaklık sensörü kartı (OPC-PT)
0.75 ile 10 kHz arası (45~90 kW)
0.75 ile 6 kHz arası (110~630 kW)
0.75 to 4 kHz variable setting (710 kW)Maksimum Çıkış Frekansı120 HzKalkış Momenti100% veya daha yukarısı, referans frekansı 1.0 Hz. iken, nominal frekans 50 Hz, otomatik tork arttırımı ve kayma kompanzasyonu aktifken.Analog Giriş/Çıkış3 Analog Giriş ( 0~-+10 VDC , 0/4-20mA , 0-+10 VDC )
ÜRÜN KODU GÜÇ(kW) AKIM(A) BOYUTLAR(mm)
GenişlikXYükseklikX Derinlik
FRN0.75AR1M-4E0.75 2,5150x465x262
FRN1.5AR1M-4E1,54,1150x465x262
FRN2.2AR1M-4E2,25,5150x465x262
FRN3.7AR1M-4E3,79150x465x262
FRN5.5AR1M-4E5,513,5150x465x262
FRN7.5AR1M-4E7,518,5150x465x262
FRN11AR1M-4E1124,5203x585x262
FRN15AR1M-4E1532203x585x262
FRN18.5AR1M-4E18,539203x585x262
FRN22AR1M-4E2245203x585x262
FRN30AR1M-4E3060203x645x262
FRN37AR1M-4E3775203x645x262
FRN45AR1M-4E4591265x736x285
FRN55AR1M-4E55112265x736x285
FRN75AR1M-4E75150300x888x370
FRN90AR1M-4E90176300x888x370
FRN110AR1M-4E110210530x740x315
FRN132AR1M-4E132253530x740x315
FRN160AR1M-4E160304530x1000x360
FRN200AR1M-4E200377530x1000x360
FRN220AR1M-4E220415680x1000x360
FRN280AR1M-4E280520680x1000x360
FRN315AR1M-4E315585680x1400x440
FRN355AR1M-4E355650680x1400x440
FRN400AR1M-4E400740680x1400x440
FRN500AR1M-4E500960880x1400x440
FRN630AR1M-4E63011701000x1550x500
FRN710AR1M-4E71013701000x1550x500
UYGULAMA ALANLARI:
- Soğutma kulesi fanı
- Soğutucu su pompası
- Soğutma suyu pompası
- Besleme Fanı/Emiş Fanı Fan
**********SİPARİŞ VE İSKONTOLAR İÇİN ARAYINIZ*************
CEP :0545-856 30 57

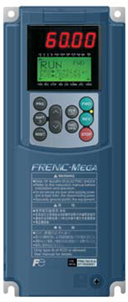

FRENIC-MEGA NORMAL ŞARTLAR İÇİN
KULLANIM İÇİN
• Yüksek Performans, Endüstriyel Tip Mühendislik Sürücüsü
• Sınıfının En iyi Vektör Kontrol Performansı
• İki Seviye
• Kullanıcı Dostu Operatör Paneli
• Beklentilerin Üzerinde Uzun Ömürlü Komponentler
• Zor Ortam Şartlarında Dayanıklılık
• 1 Sürücü - 4 Farklı Motor veya Uygulama
• Komple PID kontrol fonskiyonları
• Servo Kilit Fonksiyonu
• Yükleme Yazılımı
• Geniş Haberleşme Seçenekleri
FRENIC MEGA SERİSİ İNVERTER FİYAT LİSTESİ
NORMAL ŞART İÇİN (%120 YÜKLENEBİLİRLİK)
3 FAZ AC 380-400V
FRN5.5G1E-4E 7.5 KW 16.5 AMPER
FRN7.5G1E-4E 11 KW 23 AMPER
FRN11G1E-4E 15 KW 30.5 AMPER
FRN15G1E-4E 18.5 KW 37 AMPER
FRN18.5G1E-4E 22 KW 45 AMPER
FRN22G1E-4E 30 KW 60 AMPER
FRN30G1E-4E 37 KW 75 AMPER
FRN37G1E-4E 45 KW 91 AMPER
FRN45G1E-4E 55 KW 112 AMPER
FRN55G1E-4E 75 KW 150 AMPER
FRN75G1E-4E 90 KW 176 AMPER
FRN90G1E-4E 110 KW 210 AMPER
FRN110G1E-4E 132 KW 253 AMPER
FRN132G1E-4E 160 KW 304 AMPER
FRN160G1E-4E 200 KW 377 AMPER
FRN200G1E-4E 220 KW 415 AMPER
FRN220G1E-4E 280 KW 520 AMPER
FRN280G1E-4E 355 KW 650 AMPER
**********SİPARİŞ VE İSKONTOLAR İÇİN ARAYINIZ*************
TEL :0212-6265472
TELFAX:0212-6260151
CEP :0545-856 30 57---
FRENIC MEGA SERİSİ AĞIR ŞARTLARDA KULLANIM İÇİN:
FRENIC-MEGA
- Güvenlik girişi ( EN/ISO13849-1 PL=d, cat. 3'e uygun)
- Bütün güçlerde dahili EMC Filtre ( EN 61800-3'e uygun, kategori C3)
- Açık Çevrim vektör kontrol mosu (0 Hz de 100% tork )
- Gelişmiş PID fonksiyonları (dancer kontrol)
- Fren kontrol fonksiyonu
- 10 aşamalı, giriş çıkış fonksiyonlarından ve timer fonksiyonlarının kombinasyonundan oluşan lojik kapılar
- Pozisyonlama fonksiyonu (enkoder kartı kullanıldığında)
- Aynı anda 3 opsiyon kartının 3 farklı slotta kullanımı (enkoder, haberleşme, I/O genişleme)
- Çıkarılabilir kontrol klemensleri(sıkıştırmalı tip)
- Dahili USB portlu temel LED kontrol paneli
- Gelişmiş LCD/LED kontrol paneli text açıklamalı
- Kalıcı mıknatıslı senkron motor kontrolü
- ProfiBus DP haberleşme kartı (OPC-PDP2)
- DeviceNet haberleşme kartı (OPC-DEV)
- CANopen haberleşme kartı (OPC-COP)
- Ethernet I/P haberleşme kartı (OPC-ETH)
- CC-Link haberleşme kartı (OPC-CCL)
- T-link haberleşme kartı (OPC-G1-TL)
- SX bus haberleşme kartı (OPC-G1-SX)
- İlave analog giriş/çıkış kartı (OPC-AIO)
- İlave dijital giriş kartı (OPC-G1-DI)
- İlave dijital digital çıkış kartı (OPC-G1-DO)
- Röle çıkış kartı (OPC-RY)
- Analog çıkış kartı (x 2ch) (OPC-G1-AO)
- PG (encoder) kartı 12~15V HTL (OPC-G1-PG)
- PG (encoder) kartı 5V TTL line driver (OPC-G1-PG2)
| Güç aralığı | 3 Faz 0,4~710 kW |
| Giriş gerilim aralığı | 3 Faz 380-480 V +%10 -%15 |
| Kontrol modu | V/f kontrol , Dinamik tork vektör kontrol , V/f kontrol (hız sensörü ile) , Dinamik tork vektör kontrol (hız sensörü ile), Vektör kontrol hız sensörsüz ( MD-tip sürücüler için geçerli değildir) , Vektör kontrol (hız sensörü ile ve PG kart sürücü üzerine monte edilmiş halde) |
| Frekans | 50/60 Hz +-%5 |
| Yüklenebilirlik | 1 dakika süre ile %150 , 3 saniye için %200 (Ağır Şart) / 1 dakika süre ile %120 (Normal Şart) |
| Çalışma Ortam Sıcaklığı | -10 ~ +50C (derating olmaksızın) |
| Anahtarlama Frekans Aralığı | 0.75 to 16 kHz (Ağır Şart: 0.4-55 kW arası, Normal Şart: 5.5-18.5 kW arası) 0.75 to 10 kHz (Ağır Şart: 75-400 kW arası, Normal Şart: 22-55 kW arası) 0.75 to 6 kHz (Ağır Şart: 500-630 kW, Normal Şart: 75-500 kW arası) 0.75 to 4 kHz (Normal Şart: 630 kW) 0.75 to 2 kHz (Orta Şart(%150 yüklenebilir): 90-400 kW arası) |
| Maksimum Çıkış Frekansı | 500 Hz (Normal ve Orta Şart sürücüler için 120 Hz) 120 Hz (Vektör kontrolde hız sensörü olmaksızın) 200 Hz (V/f kontrolde ve vektör kontrolde hız sensörü ile) |
| Kalkış Momenti | 22 kW ve aşağısı: 200% ve üzeri, 30 kW ve üzeri: 180% ve üzeri Referans frekansı: 0.3 Hz otomatik tork arttırımı ve kayma kompanzasyonu ile |
| Analog Giriş/Çıkış | 3 Analog Giriş ( 0~-+10 VDC , 0~-+10 VDC , 4-20mA ) 2 Analog Çıkış ( 0~-+10 VDC , 4-20mA programlanabilir) |
| Genel Özellikler | Kendi sınıfındaki Genel Amaçlı sürücüler içerisinde en iyi vektör kontrol performansı , PID , Normal Şart/Ağır Şart, 110-400 kW arası üçlü yüklenebilirlik (Normal Şart/Orta Şart(%150 yüklenebilir)/Ağır Şart) , Fren kontrol fonksiyonu , kalıcı mıknatıslı senkron motor kontrolü |
| Koruma Sınıfı (IEC 60529) | IP20 |
• Yüksek Performans, Endüstriyel Tip Mühendislik Sürücüsü
• Sınıfının En iyi Vektör Kontrol Performansı
• İki Seviye
• Kullanıcı Dostu Operatör Paneli
• Beklentilerin Üzerinde Uzun Ömürlü Komponentler
• Zor Ortam Şartlarında Dayanıklılık
• 1 Sürücü - 4 Farklı Motor veya Uygulama
• Komple PID kontrol fonskiyonları
• Servo Kilit Fonksiyonu
• Yükleme Yazılımı
• Geniş Haberleşme Seçenekleri
FRENIC MEGA SERİSİ
AĞIR ŞART İÇİN(%150 YÜKLENEBİLİRLİK)
ÜRÜN KODU GÜÇ(kW) AKIM(A) BOYUTLAR(mm)
GenişlikXYükseklikXDerinlik
FRN0.4G1E-4E0,4 1,5110x260x130
FRN0.75G1E-4E0,75 2,5110x260x145
FRN1.5G1E-4E1,5 4150x260x145
FRN2.2G1E-4E2,2 5,5150x260x145
FRN4.0G1E-4E4.0 9,0150x260x145
FRN5.5G1E-4E5,5/7,513,5/16,5220x260x195
FRN7.5G1E-4E7,5/1118,5/23220x260x195
FRN11G1E-4E 11/1524,5/30,5220x260x195
FRN15G1E-4E15/18,532/37250x400x195
FRN18.5G1E-4E18,5/2239/45250x400x195
FRN22G1E-4E22/3045/60250x400x195
FRN30G1E-4E30/3760/75326,2x550x261,3
FRN37G1E-4E37/4575/91326,2x550x261,3
FRN45G1E-4E45/5591/112361,2x615x276,3
FRN55G1E-4E55/75112/150361,2x675x276,3
FRN75G1E-4E75/90 150/176361,2x740x276,3
FRN90G1E-4E90/110 176/210535,8x740x321,3
FRN110G1E-4E110/132 210/253535,8x740x321,3
FRN132G1E-4E132/160 253/304536,4x1000x366,3
FRN160G1E-4E160/200 304/377536,4x1000x366,3
FRN200G1E-4E200/220 377/415686,4x1000x366,3
FRN220G1E-4E220/280 415/520686,4x1000x366,3
FRN280G1E-4E280/355 520/650686,4x1400x445,5
FRN315G1E-4E315/400 585/740686,4x1400x445,5
FRN355G1E-4E355/450 650/840886,4x1400x446,3
FRN400G1E-4E400/500 740/960886,4x1400x446,3
FRN500G1E-4E500/630960/11701006x1550x505,9
FRN630G1E-4E630/7101170/13701006x1550x505,9
UYGULAMA ALANLARI:
- Vinç uygulamaları
- Extruder Motorları
- Açıcı sarıcı uygulamaları
- Çamaşır makinaları
- Yüksek kararlılıkta çalışması gereken kapalı çevrim uygulamalar
3 FAZ AC 380-400V
FRN0.4G1E-4E 0.4 KW 1.5 AMPER
FRN0.75G1E-4E 0.75 KW 2.5 AMPER
FRN1.5G1E-4E 1.5 KW 4 AMPER
FRN2.2G1E-4E 2.2 KW 5.5 AMPER
FRN4.0G1E-4E 3.7 KW 9 AMPER
FRN5.5G1E-4E 5.5 KW 13.5 AMPER
FRN7.5G1E-4E 7.5 KW 18.5 AMPER
FRN11G1E-4E 11 KW 24.5 AMPER
FRN15G1E-4E 15 KW 32 AMPER
FRN18.5G1E-4E 18.5 KW 39 AMPER
FRN22G1E-4E 22 KW 45 AMPER
FRN30G1E-4E 30 KW 60 AMPER
FRN37G1E-4E 37 KW 75 AMPER
FRN45G1E-4E 45 KW 91 AMPER
FRN55G1E-4E 55 KW 112 AMPER
FRN75G1E-4E 75 KW 150 AMPER
FRN90G1E-4E 90 KW 176 AMPER
FRN110G1E-4E 110 KW 210 AMPER
FRN132G1E-4E 132 KW 253 AMPER
FRN160G1E-4E 160 KW 304 AMPER
FRN200G1E-4E 200 KW 377 AMPER
FRN220G1E-4E 220 KW 415 AMPER
FRN280G1E-4E 280 KW 520 AMPER
OPERATÖR PANELLERİ
TP-E1U LED PANEL(STANDART)
TP-G1-J1 LCD PANEL(GELİŞMİŞ)
OPSİYON KARTLARI
OPC-G1-RY RÖLE KARTI
OPC-G1-DEV DEVİCE-NET
OPC-G1-PG 12V ENCODER
OPC-G1-PG2 ENCODER
OPC-G1-CCL CCL LİNK
OPC-E1-PDP PROFİBUS
OPC-G1-DI INPUT KARTI
OPC-G1-DO ÇIKIŞ KARTI
OPC-G1-SX SX BUS
OPC-G1-TL TL LİNK
OPC-G1-AIO AI/O KART
OPC-G1-COP CAN-OPEN
DCR ŞOK BOBİNLERİ
DCRE4-0.4 DCR 0.4 KW
DCRE4-0.75 DCR 0.75 KW
DCRE4-1.5 DCR 1.5 KW
DCRE4-2.2 DCR 2.2 KW
DCRE4-4 DCR 4 KW
DCRE4-5.5 DCR 5.5 KW
DCRE4-7.5 DCR 7.5 KW
DCRE4-11 DCR 11 KW
DCRE4-15 DCR 15 KW
DCRE4-18.5 DCR 18.5 KW
DCRE4-22A DCR 22 KW
DCRE4-30B DCR 30 KW
DCRE4-37B DCR 37 KW
DCRE4-45B DCR 45 KW
DCRE4-55B DCR 55 KW
FRENLEME KIYICILARI
BU37-4C 30-37 KW İÇİN KIYICI
BU55-4C 45-55 KW İÇİN KIYICI
BU90-4C 75-90 KW İÇİN KIYICI
BU132-4C 110-132 KW İÇİN KIYICI
BU220-4C 160-220 KW İÇİN KIYICI
**********SİPARİŞ VE İSKONTOLAR İÇİN ARAYINIZ*************
TEL :0212-6265472
TELFAX:0212-6260151
CEP :0545-856 30 57---
********************************************************
SİPARİŞ TELEFONLAR:
TEL:02126265472
TELFAX:02126260151
CEP:0545-856 30 57---
MAİL:gurotomasyon@mynet.com
FRENIC-Ace
- Açık çevrim dinamik tork vektör kontrolü
- 200 adımlı PLC fonksiyon kapasitesi
- Ağır Şart 30 kW ve aşağısında dahili fren kıyıcısı standarttır.
- Kapalı çevrim motor vektör kontrol PG kart ile (opsiyon kart ile yakında)
- Açık çevrimde senkron motor kontrolü (yakında)
- Kart üzerinde2 kanallı RS485 haberleşme portu
- Standart CANopen
- Çıkarılabilir kontrol paneli
- Çıkarılabilir kontrol bağlantı klemensleri
- Çok fonksiyonlu kontrol paneli (opsiyon) FRENIC-Ace için 2 farklı çok fonksiyonlu kontrol paneli mevcutur.
- LCD çok fonksiyonlu kontrol paneli: Eşsiz HMI fonksiyonellliği (yakında)
- USB kontrol paneli: Daha verimli bir çalışma için bilgisayara bağlanma imkanı verir. (ayarlama, sorun giderme, bakım v.b.)
Güç aralığı3 Faz 18,5~110 kWGiriş gerilim aralığı3 Faz 380-480 V +%10 -%15Kontrol moduV/f kontrol ,Vektör kontrol encoder olmadan (Dinamik tork vektör)
V/f kontrol-kayma kompanzasyon ile , V/f kontrol encoder ile(PG opsiyon)
V/f kontrol encoder ile (+Otomatik tork arttırımı)(PG opsiyon)
Vektör kontrol-encoder ile (PG option)
Vektör kontrol-encoder olmadanFrekans50/60 Hz +-%5Yüklenebilirlik%120 1 dakika süre ile (ND,HND tipleri için)
%150 1 dakika, 200% 3 sn. süre ile (HHD tipi için)
%150 1 dakika süre ile (HD tipi için)Çalışma Ortam Sıcaklığı -10 ~ +50C (derating olmaksızın) HHD ve HND tipleri için / -10 ~ +40C (derating olmaksızın)HD ve ND tipleri içinAnahtarlama Frekans AralığıFRN0022/0029/0037/0044/0059E2S-4E
• 0.75 ile 16 kHz arasında (HHD/HND/HD tipleri için)
• 0.75 ile 10 kHz arasında (ND tipi için)
FRN0072/0085/0105/0139/0168E2S-4E
• 0.75 ile 16 kHz arasında (HHD tipi için)
• 0.75 ile 10 kHz arasında (HND/HD tipleri için)
• 0.75 ile 6 kHz arasında (ND tipi için)
FRN0203E2S-4E veya üzeri:
• 0.75 ile 10 kHz arasındae (HHD tipi için)
3X380 VOLT
| ÜRÜN KODU | HHD :Yüksek Tetikleme Frekansında Ağır Şart - %150 1 dak. , %200 0,5 sn. 50 C ortam sıcaklığı | HND :Yüksek Tetikleme Frekansında Normal Şart-%120 1 dak. , 50 C ortam sıcaklığı | HD :Ağır Şart-%150 1 dak. , 40 C ortam sıcaklığı | ND :Normal Şart-%120 1 dak. , 40 C ortam sıcaklığı) | BOYUTLAR(mm) GenişlikXYükseklikXDerinlik | ||||
| GÜÇ(kW) | AKIM(A) | GÜÇ(kW) | AKIM(A) | GÜÇ(kW) | AKIM(A) | GÜÇ(kW) | AKIM(A) | ||
| FRN0059E2S-4E | 18,5 | 39 | 22 | 45 | 22 | 45 | 30 | 59 | 250x400x195 |
| FRN0072E2S-4E | 22 | 45 | 30 | 60 | 30 | 60 | 37 | 72 | 250x400x195 |
| FRN0085E2S-4E | 30 | 60 | 37 | 75 | 37 | 75 | 45 | 85 | 326,2x550x261 |
| FRN0105E2S-4E | 37 | 75 | 45 | 91 | 45 | 91 | 55 | 105 | 326,2x550x261 |
| FRN0139E2S-4E | 45 | 91 | 55 | 112 | 55 | 112 | 75 | 139 | 361,2x615x276 |
| FRN0168E2S-4E | 55 | 112 | 75 | 150 | 75 | 150 | 90 | 168 | 361,2x675x276 |
| FRN0203E2S-4E | 75 | 150 | 90 | 176 | 90 | 176 | 110 | 203 | 361,2x740x276 |
• 0.75 ile 6 kHz arasında(HND/HD/ND tipleri için)Maksimum Çıkış FrekansıHHD/HND/HD tipleri için: 25 ile 500 Hz arasında değişir. (V/f kontrol, Magnetic kutup pozisyonu açık çevrim vektör kontrolde)
(Kapalı çevrim vektör kontrolde 200 Hz'e kadar)
ND tipi için: 25 ile120 Hz arasında değişir. (Herhangi bir kontrol modunda)Kalkış Momenti200% veya üzeri, referans frekansı 0.5 Hz (HHD-tip sürücülerde FRN0072E2S-4E ve aşağısı)
150% veya üzeri, referans frekansı 0.5 Hz (HHD-tip sürücülerde FRN0085E2S-4E ve üzeri)
• 120% veya üzeri, referans frekansı 0.5 Hz(HND/ND tipleri için)
• 150% veya üzeri, referans frekansı 0.5 Hz (HD tipi için)Analog Giriş/Çıkış2 Analog Giriş ( 0~-+10 VDC , 0(4)-20mA / 0~+10 VDC )
1 Analog Çıkış (4(0)-20mA / 0~+10 VDC / Pulse output programmable)Genel ÖzelliklerAynı cihaz ile Dört farklı seçim yapabilme imkanı, 200 adımlı PLC fonksiyonu, PID, Fren kontrol fonksiyonuKoruma Sınıfı (IEC 60529)IP20, IP00
UYGULAMA ALANLARI:
- Fan ve pompa
- Tel çekme
- Dikey taşıma, vinçler
- Bobin Sarma makineleri
- Baskı Makineleri
FRENIC-Lift
- Asansör uygulamaları için geliştirilmiş
- RS485 port-Modbus RTU protokol standart
- CANOpen Port(E Version)
- DCP3 protocol(EA version)
- Kullanıcı dostu
- Uzun ömürlü dizayn
- Hız kontrol hassasiyeti: + 0.01%
- Güçlü: 10 saniye boyunca nominal akımın 200%’ü
- 4.0 kW’dan 45 kW’a kadar geniş ürün yelpazesi (3 ph 400 V besleme)
- 2.2 kW (1 ph 200 V besleme)
- TP-G1-ELS (12 farklı dil desteği sunan fonksiyonel el terminali)
Opsiyonel Kartlar
- SinCos, EnDat 2.1 encoder kartı (OPC-LM1-PS1)
- SinCos, SinCos encoder kartı (OPC-LM1-PR)
- 5V TTL line driver encoder kartı (OPC-LM1-IL)
Vektör control PG kart ile (senkron motor için)
3 AC 380 VOLT
| ÜRÜN KODU | GÜÇ(kW) | AKIM(A) | BOYUTLAR(mm) GenişlikXYükseklikX Derinlik |
| FRN4.0LM1S | 4 | 9 | 150x260 x165 |
| FRN5.5LM1S | 5,5 | 13,5 | 220x260x215 |
| FRN7.5LM1S | 7,5 | 18,5 | 220x260x215 |
| FRN11LM1S | 11 | 24,5 | 220x260x215 |
| FRN15LM1S | 15 | 32 | 250x400x215 |
| FRN18.5LM1S | 18,5 | 39 | 250x400x215 |
| FRN22LM1S | 22 | 45 | 250x400x215 |
| FRN30LM1S | 30 | 60 | 320x550x255 |
| FRN37LM1S | 37 | 75 | 355x550x270 |
| FRN45LM1S | 45 | 91 | 355x615x270 |
UYGULAMA ALANLARI:
- Asansör
CEP : 0545 856 30 57
MAİL : mgurotomasyon@gmail.com
